Оптический кабель.

Довольно часто люди, которые являются новичками в сфере оптических линий, задают себе вопрос – как подобрать оптический кабель? Если только начал работать в этой сфере, то довольно непросто определится в большом разнообразии кабелей, их марках и разновидностях, которые есть на рынке. Мало того, что они отличаются по способу прокладывания, но к тому же выпускаются разными производителями, как отечественными, так и импортными. И как же нам определится какой кабель выбрать?

Для расчёта сопротивления проводника вы можете воспользоваться калькулятором расчета сопротивления проводника.

Нужно рассмотреть данный вопрос подробнее. Сначала, выделим три основных раздела:

- кто является производителем

- какой тип волокна

- каким способом прокладывать и для чего назначен

Определимся с производителем оптических кабелей.

На рынке представлено огромное множество производителей. Есть кабеля которые выпускаются зарубежными компаниями и отечественными. Но к выбору нужно отнестись серьезно, ведь служить он вам будет больше 10 лет. Так какого производителя все-таки выбрать? Однозначно, на этот вопрос, ответить нельзя, в большинстве производители являются примерно одинаковыми. Мы рассмотрим пару довольно неплохих, по нашему мнению, компаний. Из импортных мы выделим Hyperline (канадская фирма), из отечественных Fotech.

Эти производители изготавливают очень качественную продукцию, производят все виды оптических кабелей, с любыми видами прокладки, и используют любой, необходимый Вам, тип оптического волокна. Касательно качества они аналогичны, но импортный оптический кабель Hyperline стоит намного дороже, чем отечественный Fotech. По этим причинам Fotech практически все выбирают как аналог Hyperline.

С каким волоконным типом выбрать оптический кабель: многомод или одномод?

Если Вы еще не определились с типом волокна, который вам нужен для Вашей оптической сети, то для начала Вы должны выяснить, какое активное оборудование Вы имеете. В описании оборудования должно быть написано какие типы волокон подходят, какая скорость и длина волны используется и максимум рабочего расстояния. Если Вы еще не обзавелись активным оборудованием, то мы советуем отдать выбор одномодовым волокнам, так Вы точно не ошибетесь, как со скоростью так и с расстоянием. Да и плюс ко всему оно практически всегда есть в наличии у любых компаний, которые занимаются продажей оптических кабелей связи. Для Вашего удобства мы приводим вот такую табличку, SMF – одномод, ОМ1, ОМ2, ОМ3 и ОМ4 – многомод.

Какой оптический кабель, по назначению и конструкции, выбрать.

Давайте выберем конструкцию оптического кабеля. Для этого необходимо определится в каких условиях Вы будете прокладывать оптический кабель. Будет он проложен в помещении или снаружи, в грунте или канализации для кабелей, либо же это будет воздушная прокладка. Далее рассмотрим каких видов бывает оптический кабель в плане конструктивного исполнения и назначения.

Оптический кабель для внутренней прокладки.

У данного вида оптического кабеля самая простая конструкция и очень простая защита, так как он прокладывается внутри помещения. Этот кабель зачастую не имеет ни влагостойкости, ни повышенной стойкости к воздействию окружающей среды. Практически всегда имеет негорючую или полимерную оболочку с пониженным газо- и дымовыделением, хотя бывает и в обычной ПВХ оболочке.

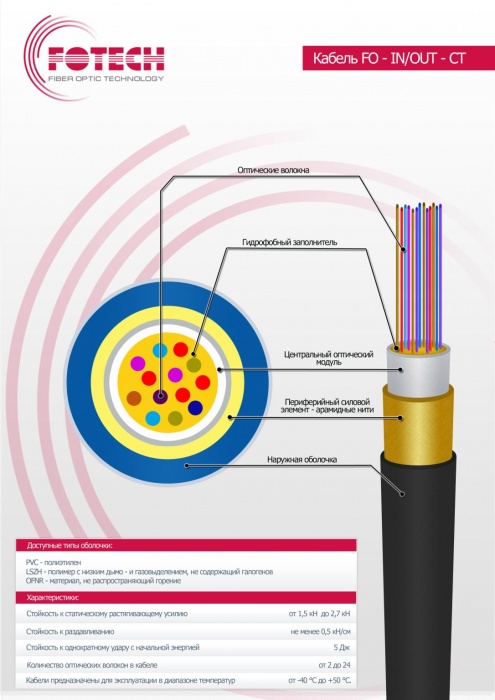

Универсальный оптический кабель.

Как Вы наверняка догадались по названию, данный вид оптических кабелей универсален, то есть подходит для прокладки в помещении, на улице, в кабельной канализации и даже вдувается в специальные трубы. Такой оптический кабель обладает влагостойкостью, большим растягивающим усилием благодаря дополнительным легким силовым элементам (периферийным или центральным). Также этот вид кабеля имеет легкое конструктивное исполнение и удобен при монтаже.

Оптический кабель для подвеса.

Прокладывается такой оптический кабель - за счет подвешивания между опорами. Он бывает двух видов – имеющий внешний силовой элемент (трос) и самонесущий (трос находится в самом кабеле). Хоть и имеется конструктивная разница, но применение такого кабеля практически не имеет отличий, однако самонесущий оптический кабель стоит дороже кабеля с внешним силовым элементом, а максимально допустимое расстояние между опорами, самонесущего кабеля, немного ниже чем у кабеля с подвесом на тросу. Еще они отличаются типами арматуры, что используется при монтаже креплений. Основная характеристика этих кабелей – растягивающие усилие. Данная характеристика отвечает за расстояние воздушно-кабельного перехода (ВКП), чем больше величина растягивающего усилия, тем больше междуопорное расстояние. В большинстве случаев этот тип кабеля изготавливается во внешней ПВХ оболочке, однако можно заказать негорючее исполнение оболочки, но это повлечет за собой увеличение цены кабеля. Ниже вы можете увидеть изображения этих типов оптического кабеля.

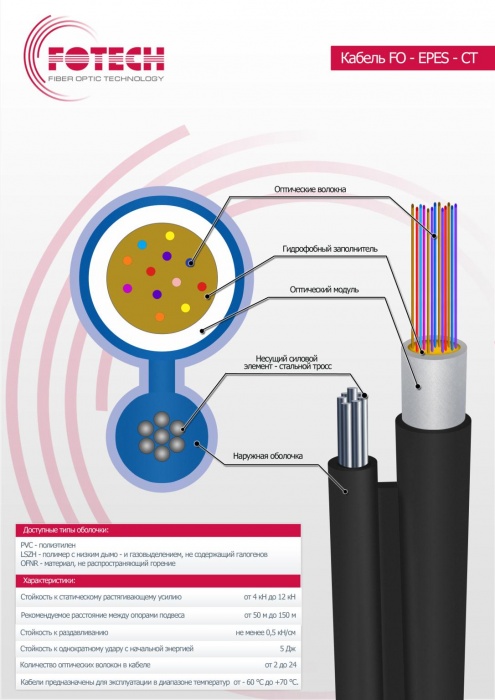

Оптический кабель с внешним силовым элементом.

Самонесущий оптический кабель.

Бронированный оптический кабель.

Данный тип оптического кабеля обладает дополнительным защитным слоем – броней. Бывает два вида брони – стальная гофрированная лента и стальная проволока. Эта группа кабелей является стойкой к агрессивному воздействию окружающей среды (ударам, внешним повреждениям, грызунам и усадке грунта). Стальная гофрированная лента является более легкой броней и подходит для прокладки кабеля в канализации, используют ее для защиты от грызунов. Стальная проволока – это броня более тяжелая и используется для грунтовой прокладки оптического кабеля.

Стальная гофрированная лента.

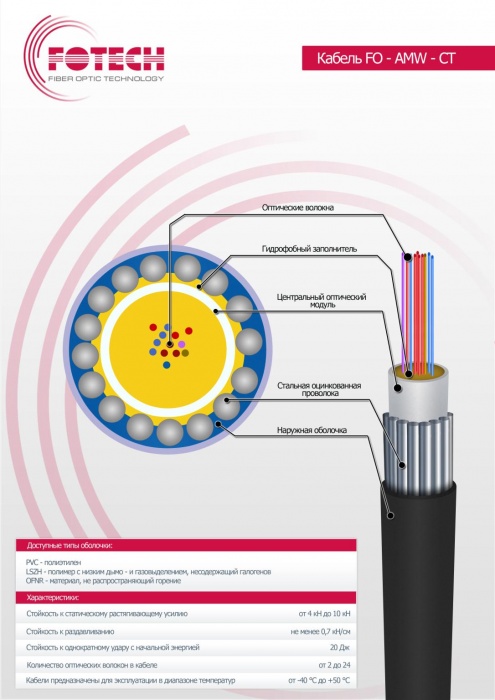

Стальная проволока.
