Силовые многожильные кабели различного назначения относятся к категории медный кабель. Из-за того, что сейчас видов кабелей существует очень много, которые выпускаются не только по отраслевым, но и по общегосударственным стандартам, применяется на практике маркировка изделий только буквенно-цифровая. Проще говоря, техническое обозначение кабелей принято с определенными параметрами, при изготовлении которых материалы были использованы соответствующих ГОСТов.
Для расчёта сопротивления проводника вы можете воспользоваться калькулятором расчета сопротивления проводника.

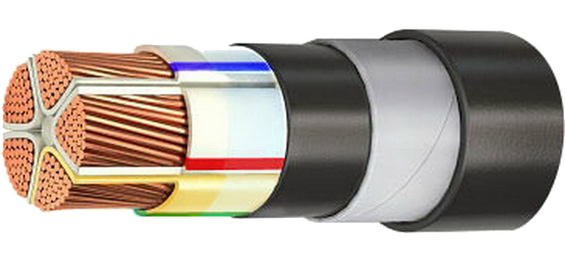

Стандартная конструкция кабеля представляет собой одну или же несколько изолированных жил, заключенных в герметичную оболочку. Оболочка может быть свинцовой, пластмассовой, алюминиевой или резиновой. В зависимости от условий использования, изделие иногда покрывается броневым слоем из проволоки различного сечения или стальных лент.
Виды продукции медного кабеля.
Несколько видов кабелей существуют в настоящее время, различают которые по областям применения. При строительстве линий, у которых передача основное назначение, а также распределение электричества в силовых и осветительных установках – применяются силовые кабеля. Образцы с медными и алюминиевыми жилами выпускаются промышленностью.
Полиэтилен, резина, бумага, ПВХ и другие материалы используются в качестве изоляции. Выполняется бронированное покрытие из алюминия, свинца, пластика или резины. Для подвода питания сигналами низкого напряжения к различным электрическим устройствам и еще для создания специальных контрольных цепей используются контрольные кабели, которые снабжены алюминиевыми или медными жилами сечением до 10 мм2.
Применяются кабеля с медными жилами в пластиковой оболочке, а также с предохраняющим от воздействия электромагнитных помех экранированным покрытием, обычно в автоматизированных системах, при этом зависит вес медного кабеля от числа жил и их сечения.
В средствах связи получили широкое применение специальные кабели, с помощью которых осуществляется передача сигналов, делится данный тип кабеля на два вида: высокочастотные кабели дальней связи и для локального использования в местных линиях - низкочастотные кабели.
При помощи использования кабелей коаксиальной конструкции с центральным медным проводом, который покрыт полиэтиленом или фторопластом (из этих же материалов выполнен верхний изолирующий слой), проводится обеспечение связи между радиотехническими устройствами.
Медный кабель и аспекты его эксплуатации.
В качестве проводки для жилых или промышленных зданий, согласно инструкциям контролирующих органов, использовать рекомендуется многожильные кабели из меди. У строителей наибольшим спросом пользуются изделия марки ВВГ, представляет собой данный тип проводки изделие с двойной ПВХ изоляцией. Он может в зависимости от общего сечения применяться на тех участках, где нагрузка на медный кабель будет составлять от двойной ПВХ изоляцией. Проверить сопротивление медного кабеля можно даже и в домашних условиях, понадобится для этого прибор SmartClass ADSL, предназначенный для измерения различных параметров проводки.
Медный кабель с резиновой изоляцией типа КГ также пользуется большой популярностью, он имеет прекрасную гибкость, благодаря наличию внутри множества медных проволочек. Специальные добавки внедрены в состав изоляции КГ, для использования в условиях вечной мерзлоты данного типа проводки.
Медный бронированный кабель ВБбШв завершает список, он снабжен двойной ПВХ изоляцией и имеет защиту в виде двух слоев металлической ленты. Основной областью применения данного типа кабеля являются трассы, проложенные в грунте, также он применяется в тоннелях и на воздухе. Этот кабель достаточно устойчив к возгоранию, благодаря графитовой крошке, которая входит в состав изоляции.
