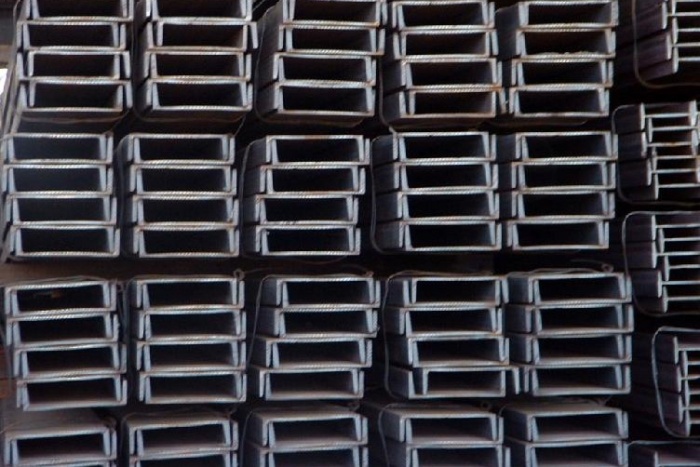

Швеллер гнутый - это металлическое изделие, образующее букву «П» в поперечном сечении. Швеллер состоит из полки и стенок. Полками называются ножки буквы "П", а стенка - перемычка между ними. Одной из главных характеристик стенки и полок являются их типоразмеры. За высоту швеллера принимается высота его полок.
Стальной гнутый швеллер изготавливается с применением метода горячей прокатки заготовок на сортовых станах из стального проката. Швеллер производится с параллельными полками и с небольшим уклоном внутренних граней полок. Номер швеллера означает его высоту.
Классификация и характеристика швеллера гнутого.
Швеллер гнутый может производиться из рулонной горячекатаной и холоднокатаной углеродистой стали обыкновенного качества, качественной углеродистой и низколегированной стали.
В зависимости от способа изготовления, швеллеры гнутые могут быть следующих видов:
- стальной горячекатаный;
- стальной специальный;
- стальной гнутый равнополочный;
- гнутый стальной неравнополочный.
По своему назначению швеллеры подразделяются на следующие виды:
- швеллер гнутый широкой области использования, сортаментом установленным требованиями ГОСТом 8240-89;
- специальный швеллер, используемый в автомобильной промышленности, сортамент в соответствии с ГОСТом 19425-74;
- специальный швеллер, предназначенный для вагоностроения, сортамент по ГОСТу 5267.1-90.
Производство горячекатаного швеллера происходит путем горячего проката металла. Горячекатаный швеллер специального назначения изготавливается по нормам, утвержденным ГОСТом 19425-74, и был разработан специально по отраслевым запросам. Чаще всего данный швеллер используется в вагоностроении. Это связано с тем, что он соответствует необходимым измененным геометрическим характеристикам. Так, например, стальной горячекатаный швеллер с отогнутой полкой для вагонеток, который изготавливается согласно ГОСТу 21026-75). В данном изделии отогнутая вверх полка имеет отклонение от ширины полки около 6-10%. Преимуществом этого швеллера является то, что он изготавливается из легированной стали и не имеет ограничений по свариванию.
Швеллер гнутый стальной горячекатаный может быть изготовлен в двух видах, соответствующих ГОСТу 535-88:
| Швеллер с уклоном внутренних граней полок | Швеллер с параллельными гранями полок П |
| 5, 6.5, 8, 10, 12, 14, 16, 16а, 18, 18а, 20, 22, 24, 27, 30, 33, 36, 40 | 5П, 6.5П, 8П, 10П, 12П, 14П, 16П, 16аП, 18П, 18аП, 20П, 22П, 24П, 27П, 30П, 33П, 36П, 40П |

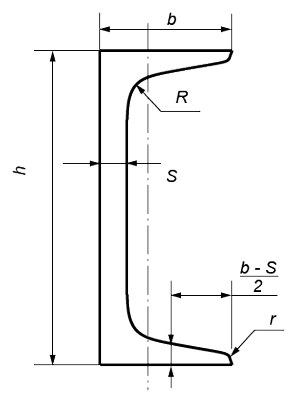

Швеллер гнутый с уклоном граней. Изготавливается согласно нормам, установленным ГОСТом 8240-97. Угол уклона противоположных полок составляет от 4% до 10%. Данное изделие имеет маркировку, состоящую из буквы "У" и цифры, стоящей перед ней. Цифра указывает на расстояние между полками. Единица измерения - сантиметры.
Швеллер гнутый с параллельными гранями. Как следует из названия, грани данного швеллера располагаются параллельно друг другу. Изготавливается согласно нормам так же установленным ГОСТ 8240-97. Маркируется это изделий буквенно-цифровым обозначением, где цифра обозначает расстояние между полками в сантиметрах, а буква "П" указывает на параллельные грани. Также могут быть следующие буквенные обозначения: «Л» — лёгкий, «Э» — экономичный.
| Швеллер с уклоном граней | Швеллер с параллельными гранями |
 |
 |
По степени точности прокатки швеллер гнутый горячекатаный может быть:
- «А» - высокая точность;
- «В» - обычная точность.
Швеллер специальный предназначается для использования в автопромышленности (ГОСТ 19425-74) и в вагоностроении (ГОСТ 5267.1-90).
Точность прокатки специального швеллера влияет на прочность изделия:
- «А» - высокая прочность;
- «В» - обычная прочность.
| Швеллер гнутый стальной бывает следующих видов: | |
| гнутый равнополочный | гнутый неравнополочный |

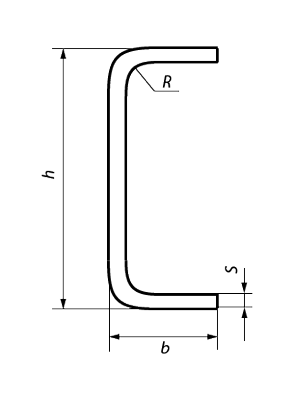

Стальные гнутые равнополочные швеллера. Изделие изготавливается из рулонной стали обыкновенного качества и углеродистой качественной конструкционной стали на трубных станах в соответствии с ГОСТом 8278-93. Высота полок может составлять от 50 до 400 мм, ширина изделия от 32 до 115 мм.

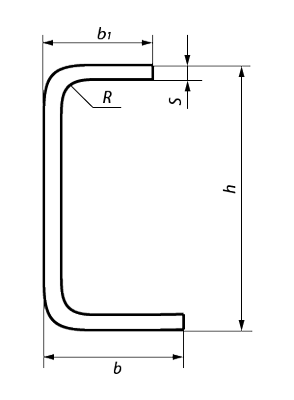

Стальные гнутые неравнополочные швеллера. Производятся с применением рулонной холоднокатаной и горячекатаной стали обыкновенного качества, углеродистой качественной конструкционной и низколегированной стали на профилегибочных станах согласно ГОСТ 8281-80. Разделение видов происходит также на номера, которые указывают на каком расстоянии находятся полки (в миллиметрах). Длина полок может быть такая же, как и у равнополочных швеллеров.
Категории А и Б указывают на самую высокую категорию качества гнутого швеллера как равнополочного, так и неравнополочного.
Гнутые швеллеры также отличаются точностью прокатки:
- «А» - высокая точность;
- «Б» - повышенная точность;
- «В» - обычная точность.
| Гнутый равнополочный швеллер | Гнутый неравнополочный швеллер |
 |
 |
| Обозначения формы швеллера гнутого | |
| «У» | с уклоном внутренних граней полок |
| «П» | с гранями полок, расположенными параллельно |
| «Л» | легкая серия с параллельными гранями полок |
| «С» | специальный |
Поскольку ассортимент швеллера достаточно широк, для него разработано большое количество различных ГОСТов и технических регламентов. Соответствие изделия установленным ГОСТам, определяет уровень качества продукции.
Область использования стального швеллера гнутого.
Благодаря таким своим характеристикам, как осевая прочность на изгиб, относительно невысокая масса и металлоемкость, швеллер горячекатаный и швеллер гнутый используются практически в большом количестве сфер экономики.
Специальные швеллеры используются как различные рамы, каркасы и прочие несущие конструкции в автомобилестроении и вагоностроительной промышленностях. Кроме того, специальные гнутые швеллеры являются одним из основных материалов, которые используются в строительстве. Они могут быть использованы как для армирования железобетонных конструкций, так и как самостоятельный материал при возведении каркасов строений, перекрытий или пандусов. Часто швеллеры используются при строительстве перекрытий больших пролетов и многоэтажных каркасных сооружений, поскольку изделие способно выдержать нагрузки как осевые, так и несущие.
