Чаще всего сенсорный экран используется в различных мобильных устройствах и планшетах, наиболее популярные его виды: резистивный и емкостный экран, также бывает матричный, проекционно-емкостный, экран с сеткой инфракрасных лучей и сенсорные экраны на поверхностно-акустических волнах.
Для расчета диагонали дисплея, вы може воспользоваться калькулятором диагонали дисплея в дюймах и сантиметрах.
Резистивный сенсорный экран.

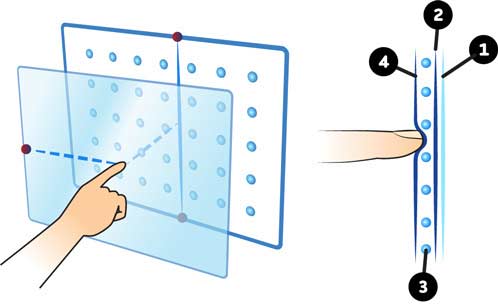

Резистивный экран – это самый простой тип сенсорного экрана, состоящий из специальной стеклянной панели и пластиковой мембраны. Чтобы надежно изолировать друг от друга токопроводящие поверхности, пространство между пластиковой мембраной и стеклом обязательно заполняется микроизоляторами. По всей поверхности слоев устанавливаются электроды, представляющие собой тонкие металлические пластинки. Для возможности произведения вычисления координат электроды в переднем слое находятся в горизонтальном положении, а в заднем – в вертикальном. При нажатии на дисплей происходит автоматическое замыкание мембраны и панели, а специальный датчик воспринимает нажатие и преобразовывает его в сигнал. Наиболее распространены четырехпроводные дисплеи, но сейчас уже появились и восьмипроводные, считающиеся более усовершенствованным видом и отличающиеся высоким уровнем точности. Но восьмипроводные дисплеи недолговечны и характеризуются низким уровнем надежности, поэтому если важна надежность дисплея, то лучше выбирать пятипроводной.
Матричный сенсорный экран.
Матричный сенсорный экран по конструкции похож с резистивным, хотя он и упрощен. На стекло наносят горизонтальные проводники, а на мембрану – вертикальные. Проводники соприкасаются при нажатии на дисплей и замыкаются крест-накрест. Какие из проводников замкнулись может отследить процессор, что помогает в обнаружении координат нажатия. Матричные экраны не используются уже на протяжении длительного времени, так как они не обладают высокой точностью.
Для расчета размера планшета, вы може воспользоваться калькулятором размера планшета в дюймах и сантиметрах.
Емкостный сенсорный экран.
Емкостный сенсорный экран является довольно сложной конструкцией, принцип его работы основан на том, что дисплей и человеческое тело образуют конденсатор, который проводит переменный ток. Такие экраны изготавливаются в виде стеклянной панели, а чтобы не затруднялся электрический контакт, панель покрывается резистивным материалом. В четырех углах дисплея располагаются электроды, на них подается переменное напряжение. При прикосновении к дисплею происходит утечка переменного тока через конденсатор, это регистрируют датчики, и затем информация обрабатывается микропроцессором устройства. Емкостный экран характеризуется средним уровнем точности, он способен выдержать до 200 миллионов нажатий, но боится любого воздействия жидкостей.
Проекционно-емкостный сенсорный экран.

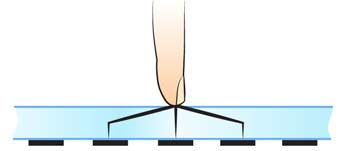

Проекционно-емкостный сенсорный экран обладает способностью определять сразу несколько нажатий. Специальная сетка электродов всегда есть на внутренней стороне, при соприкосновении с электродами обязательно образуется конденсатор, и в данном месте происходит изменение электрической емкости. Затем контроллер определяет точку пересечения электродов и происходят вычисления. Если на такой экран нажать одновременно в нескольких местах, то образуется не один конденсатор, а сразу несколько.
Сенсорный экран сеткой инфракрасных лучей.
Сенсорный экран сеткой инфракрасных лучей имеет достаточно простой принцип работы, который напоминает матричный. В таких экранах проводники заменяют на специальные инфракрасные лучи. Весь периметр экрана обрамлен рамкой, содержащей приемники и встроенные излучатели. Данные экраны обладают способностью пропускать свет, у них нет чувствительного покрытия и вообще не происходит механического касания, поэтому они долговечны. Однако они не стали широко распространены из-за того, что боятся любых видов загрязнений и не обладают высокой точностью.
Сенсорный экран на поверхностно-акустических волнах.
Сенсорный экран на поверхностно-акустических волнах представляет собой стеклянную панель со встроенными пьезоэлектрическими преобразователями, которые расположены по разным углам. Приемные отражающие датчики располагаются вокруг экрана. За формирование высокочастотных сигналов отвечает контроллер. Полученные сигналы посылаются всегда на пьезоэлектрические преобразователи, которых их преобразуют в акустические колебания. Впоследствии акустические колебания отражаются от специальных отражающих датчиков.
Для расчета диагонали смартфона, вы може воспользоваться калькулятором диагонали смартфона в дюймах и сантиметрах.
Приемники могут улавливать волны и посылать их повторно на пьезоэлектрические преобразователи, превращая в электрический сигнал. Энергия акустических волн частично поглощается при нажатии на дисплей. К подобным изменениям приемники отличаются особой восприимчивостью, при этом точки касания способен вычислить процессор. Сенсорный экран на поверхностно-акустических волнах отслеживает координаты точки касания и силу нажатия, что является его главным преимуществом. Такие дисплеи могут выдержать до 50 миллионов касаний. Поскольку данные экраны долговечны, что их чаще всего используются для справочных систем и игровых автоматов. Но необходимо учесть, что в условиях вибрации, окружающий шумов и акустического загрязнения – дисплей может проявлять неточности в работе.
