Переменный резистор.

Резистор (лат. resisto - сопротивляюсь) - один из наиболее распространенных радиоэлементов, а переменный резистор в простом транзисторном приемнике исчисляется до нескольких десятков, а в современном телевизоре - до нескольких сотен.

Переменный резистор - это резистор, у которого электрическое сопротивление между подвижным контактом и выводами резистивного элемента можно изменять механическим способом.

Резисторы выступают как нагрузочные и токоограничительные элементы, делители напряжения, добавочные сопротивления и шунты в измерительных цепях и т. д. Основная задача резистора - оказывать сопротивление, то есть перекрывать протекание электротока. Сопротивление измеряют в омах, килоомах (1000 Ом) и мегаомах (1 000000 Ом).

Резистор переменного тока.

Переменные резисторы осуществляют изменение сопротивления в процессе функционирования аппаратуры. Сопротивление резисторов меняется при разовой или периодической регулировке, но его не меняют в процессе функционирования аппаратуры. Они бывают одноэлементными и многоэлементными, с круговым и прямолинейным перемещением подвижного контакта, многооборотными и однооборотными, с выключателем и без него, с упором и без, с фиксацией и без фиксации подвижной системы, с наличием дополнительных отводов и без них.

Переменный резистор имеет как минимум три вывода: от концов токопроводящего элемента и щеточного контакта, по которым может перемещаться ток. Чтобы уменьшить размеры и упростить конструкцию, токопроводящий элемент выполняют в виде незамкнутого кольца, при этом щеточный контакт закрепляется на валике, при этом его ось проходит через центр. Во время вращения валика контакт меняет свое положение на поверхности токопроводящего элемента, вызывая изменение результатов сопротивления между ним и крайними выводами.

Непроволочные переменные резисторы.

Непроволочные переменные резисторы обладают токопроводящим слоем, который наносят на подковообразную пластинку из гетинакса или текстолита (резисторы СП, СПЗ-4) или вдавливают в дугообразную канавку керамического основания (резисторы СПО). В проволочном резисторе сопротивление создается с помощью высокоомного провода, который намотан в один слой на кольцеобразном барабане. Чтобы обеспечить надежное соединение между обмоткой и подвижным контактом, производят зачистку провода на глубину не менее четверти его диаметра, а иногда еще и полируют.

Переменные резисторы включаются в электрическую сеть в двух случаях. В первом они используются для регулирования тока в цепи, такой регулируемый резистор еще называют реостатом, в другом случае - для регулирования напряжения, его также называют потенциометром. Чтобы обеспечить регулирование тока в цепи, данный резистор может включаться при помощи двух выводов: от щеточного контакта и одного из концов токопроводящего элемента, что не является допустимым. Если в процессе регулирования случайно нарушится соединение щеточного контакта с токопроводящим элементом, то электрическая цепь окажется разомкнутой, что может привести к повреждению прибора.

Этого можно избежать, если соединить вывод токопроводящего элемента с выводом щеточного контакта. В данном случае, если и произойдет нарушение соединения, это не разомкнет электрическую цепь.

Промышленностью выпускаются следующие непроволочные переменные резисторы:

- А - с линейной;

- Б - с логарифмической;

- В - с обратно-логарифмической зависимостью сопротивления, которое возникает между правым и средним выводами от угла поворота оси.

Наиболее востребованными являются резисторы группы А, их используют в радиотехнике, на схемах обычно не указывается характеристика изменения их сопротивления. В переменных резисторах нелинейных (логарифмических), на схеме указано символ резистора, который перечеркнут знаком нелинейного регулирования, а внизу помещают соответствующую математическую формулу закона изменения.

Резисторы групп Б и В отличаются от резисторов группы А своим токопроводящим элементом: на подковку таких резисторов наносится токопроводящий слой, который обладает удельным сопротивлением, которое меняется по длине. Проволочные резисторы имеют соответствующую форму каркаса, в них длина витка высокоомного провода меняется по соответствующему закону.

Размеры малогабаритных подстроечных резисторов.

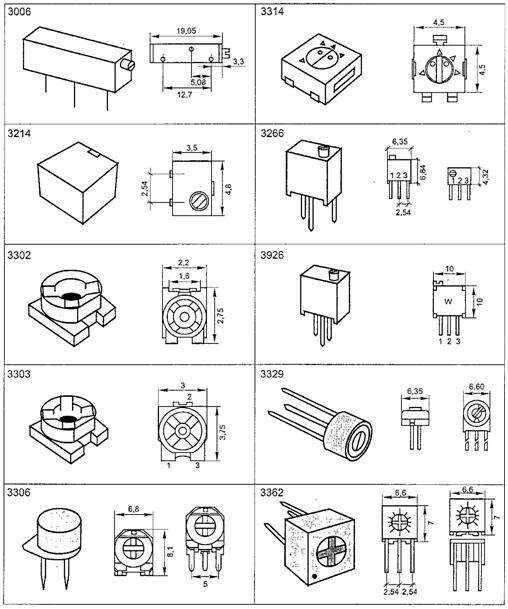

На рисунке ниже вы можете видеть малогабаритные подстроечные резисторы (триммеры) Bourns и их габаритные размеры. Обратите внимание, что некоторые типы этих резисторов оказались 100% аналогами отечественных подстроечных резисторов: 3329Н — СПЗ-19А; 3362Р — СПЗ-19А; 3329Н — СПЗ-19Б; 3296W — СП5–2ВБ-0,5 Вт. Номинал на корпусе также обозначается цифровым кодом (можно видеть в таблице ниже).

Подстроечные резисторы BOURNS бывают разного конструктивного исполнения. Они обозначаются при помощи кода, который состоит из 4 цифр, обозначающих модель, буквы — характеризуют тип, цифры, описывают особенности конструкции и 3 цифр, которые обозначают номинал. Например, 3214W-1–103. Стандартный ряд номиналов подстроечных резисторов: 10, 20, 50, 100, 200, 500, 1К, 2К, 5К, 10К, 20К, 25К, 50К, 100К, 200К, 250К, 500К, 1М.

Последняя цифра в обозначении номинала говорит о показателе степени числа 10, на которую необходимо умножить 2 первые цифры.

Таблица - Номиналы малогабаритных подстроечных резисторов.
