Неоновые лампы. Лампы холодного катода.

Неоновая лампа - это газоразрядная лампа, состоит из баллона, заполненного разреженным инертным газом (неоном), и укрепленных внутри баллона двух дисковых или цилиндрических электродов. В отличие от люминесцентных ламп неоновые значительно долговечнее, так как не имеют внутри нитей накаливания, создающих электронную эмиссию. Цвет свечения у неоновых ламп оранжево-красный. Название «неоновая лампа» часто применяется и для схожих по типу ламп, наполненных другими инертными газами (в основном, для получения свечения другого цвета)

Принцип работы неоновых ламп.

Внутри колбы неоновой лампы происходит такие процессы: двигаясь, электроны встречаются с нейтральными атомами газа – заполнителя полости трубки – и ионизируют их, выбивая электроны с верхней орбиты в пространство. Возбужденные таким образом атомы, вновь сталкиваясь с электронами, снова превращаются в нейтральные атомы. Это обратное превращение сопровождается излучением кванта световой энергии.

Для расчёта освещенности помещения вы можете воспользоваться калькулятором расчета освещенности помещения.

Во время работы неоновые лампы остаются относительно холодными так как не нагреваются выше 70-80°С. Именно поэтому неоновые трубки часто называют лампами холодного катода. Благодаря долговечности, экономичности и функциональной гибкости область применения неона достаточно велика. Самым большим преимуществом неоновых ламп является то что им можно придать практически любую форму.

Каждому инертному газу и парам металла соответствует свой спектральный состав света:

• трубки с гелием светятся светло-желтым или бледно-розовым светом;
• трубки с неоном – красным светом;
• трубки с аргоном – голубым светом.

Смешивая инертные газы или нанося люминофоры на поверхность разрядной трубки, получают различные оттенки свечения.

Преимущества неоновых ламп:

• броский световой эффект;
• высокий срок службы (от 80000 часов);
• возможность изготовления ламп различных форм;
• не нагреваются, следовательно – пожаробезопасны;
• возможность широкого выбора любого нужного оттенка белого свечения ;
• возможность управления яркостью газосветной лампы ;
• бесшумность работы.

Недостатки неоновых ламп:

• содержат вредные вещества;
• требуют высокого напряжения в сети, необходимость высоковольтного трансформатора;
• хрупкость;
• высокая стоимость.

?

Применение неоновых ламп.

Неоновые лампы активно применяются в электронно-вычислительных машинах, как элемент индикации, в качестве домашней, автомобильной и других типов подсветки, а так же в сфере рекламы.

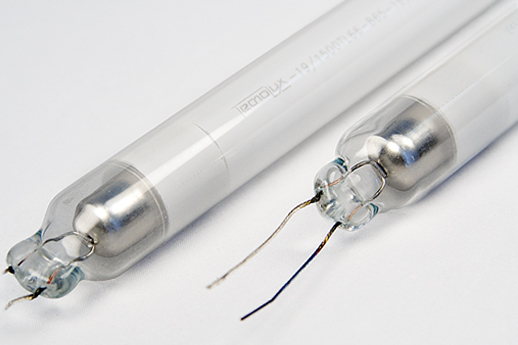

Характеристики неоновых ламп Tecnolux Longlife.

Монтаж неоновых ламп.

Сначала на поверхность крепятся ламподержатели, затем в них вставляется газосветная лампа.

Требования при монтаже:

• запрещается устанавливать конверторы непосредственно на металлические поверхности. Между нижней поверхностью конвертора и металлической поверхностью обязательно должна быть прокладка из диэлектрика толщиной не менее 10 мм.
• расстояние от неоновых ламп до металлической поверхности должно быть не менее 40 мм.
• высоковольтные кабели, соединяющие неоновые лампы в цепь, следует прокладывать на дистанционных держателях таким образом, чтобы расстояние от высоковольтного кабеля до металлической поверхности было не менее 30 мм.
• конвертор следует подключать в середину нагрузки, согласно рекомендуемой производителем конверторов схеме подключения.
• при эксплуатации в условиях улицы, рекомендуется дополнительно изолировать высоковольтные кабели, вставляя их в пластиковый гофрошланг.

Подключение неоновых ламп.

Неоновые лампы включаются в сеть через токоограничивающий (балластный) резистор, предотвращающий переход тлеющего разряда в дуговой. Зачастую балластный резистор может встраиваться в цоколь, а сама лампа включаться непосредственно в сеть. Благодаря простоте подключения в цепи постоянного и переменного тока, относительной дешевизне и долговечности ионные приборы тлеющего разряда очень распространены.

Схема подключения неоновых ламп через повышающие трансформаторы.

Подключение трансформаторов может быть выполнено двумя способами: с использованием стандартной - "классической" схемы (1) и подключением через нулевую точку (2).

Подключая трансформатор по вторым способом можно добиться существенной экономии высоковольтного кабеля. В случае неисправности какой-либо трубки перестанет работать только одна секция - та, в которой расположена эта неисправная трубка.

Однако, следует учесть, что такое подключение предусматривает одинаковую длину неоновых трубок в совокупности левой и правой секций рекламной вывески. Кроме того, диаметр трубок и состав их рабочей смеси должен быть, также, одинаков.
