Неотъемлемой частью системы газового отопления является газовый дымоход. Особенности его обустройства могут повлиять на процесс эксплуатации газового оборудования для обогрева воды и помещений. Газовый дымоход может сильно прогреваться, что в следствии приведет к образованию конденсата на стене, примыкающей к дымоходу. Влага может проникать в само помещение, образовывать грибок на стенах.
Каким должен быть правильный газовый дымоход?
Правильный газовый дымоход должен располагаться вертикально и не иметь уступов. Допустимый уклон дымохода для газового оборудования может быть не более 30° от вертикали и отклоняться в сторону не более чем на 1 м. При этом важно соблюдать правило сечений, чтоб площадь сечения наклонных участков дымохода была не меньше сечения вертикальных участков.
Для расчёта дымохода вы можете воспользоваться калькулятором расчета дымохода.
Труба дымоотвода, которая соединяет прибор с газовым дымоходом, должна иметь вертикальный участок. Длина этого участка должна быть не менее 0,5 м. При этом за длину берется участок от низа патрубка для дымоотвода газового котла до оси горизонтального участка трубы.
Если в помещении потолок не более чем 2,7 м, то допускается уменьшение длины вертикального участка приборов, которые стабилизирую тягу в газовом дымоходе до 0,25 м, если газовый дымоход без стабилизатора, то до 0,15 м. Общая длина горизонтальных участков соединительных труб газового дымохода в новых домах должна быть не больше 3 м, а в существующих - не больше 6 м.
- Уклон трубы должен быть не менее 0,01° в сторону газового прибора.
- На трубах дымоотвода предусмотрено не более трех поворотов, при этом радиус их закругления должен быть не меньше диаметра трубы.
- Ниже места присоединения дымоотводящей трубы от прибора к газовому дымоходу должна размещаться резервуар для сбора конденсата.
По нормативам расстояние от соединительной трубы до потолка или стены из огнеупорных материалов должно быть не менее 5 см, если же материалы сгораемы, то не менее 25 см. При использовании асбестовой защиты для сгораемых или трудносгораемых материалов, расстояние можно уменьшить до 10 см. В свою очередь, газовый дымоход нужно обложить теплоизоляционными материалами, которые должны выступать за габариты трубы на 15 см с каждой стороны.
Крепление и подвеска соединительных труб должны быть достаточно прочными для образования прогиба. Каждое звено соединительной трубы должно плотно и без зазоров присоединяться к друг другу и не меньше чем наполовину диаметра трубы. Соединительная труба должна плотно прилегать к дымовому каналу. Ограничители в виде гофр или шайб не дадут концу трубы выступать за стену канала.
Если газовый дымоход используется для нескольких приборов, которые не имеют стабилизаторов тяги, то на дымоотводящих трубах для каждого из приборов монтируются заслонки с отверстиями не менее 15 мм. В заслонках на дымоходах от газовых котлов отверстия должны быть не менее 50 мм.
В любом случае, газовый дымоход должен находиться на высоте не менее 0,5 м над прилегающей крышей, а если в доме плоская крыша, то не меньше 2,0 м.
Использование зонтов или других насадок на газовых дымоходах не допускается, кроме конуса, который применяется в виде перехода с термо трубы в одностенную.

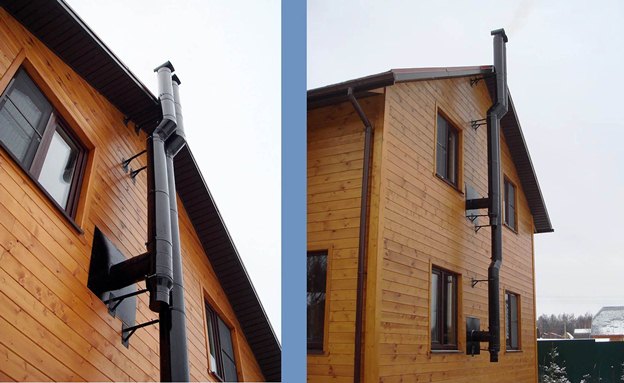

Правильное размещение газовых дымоходов.
В стенах газовый дымоход можно совмещать с вентиляционными каналами. При такой конструкции их нужно разделять по всей длине герметичными перегородками, например кирпичными, толщина которых должна быть не менее 120 мм. Также высота дымохода и канала вентиляции должны быть равными.
Газовый дымоход для газовых установок на промышленных предприятиях, котельных и коммунально-бытовых предприятиях должен быть выполнен из стали.
Отвод продуктов сгорания можно организовать и через наружную стену помещения, которое отапливается газом без устройства вертикального канала от оборудования с герметической камерой сгорания.
Также можно производить процедуру отвода продуктов сгорания в атмосферу через кровлю здания в вертикальный дымовой канал.
Длина горизонтального участка дымового канала от отопительного оборудования с герметичной камерой сгорания при выходе через наружную стену должна не превышать 3 м.
Запрещается:
- делать каналы из шлакобетонных и других непрочных и пористых строительных материалов;
- прокладывать дымоотводящие трубы от приборов и печей через жилые комнаты;
- при присоединении к дымоходу приборов со стабилизаторами тяги устанавливать заслонки;
- организовывать выход дымового канала через наружную стену:
- в подъезды и крытые переходы;
- в закрытые балконы и лоджии;
- в здания, которым присвоено статус исторических и архитектурных памятников без разрешения ведомств, под охраной которых они находятся;
- через стены фасадов зданий, которые выходят на площади и улицы, которые являются историко-архитектурной ценностью;
- в зданиях, в которых запрещается установка газовых приборов согласно требований ДБН В.2.2-9, СНиП 2.08.01, СНиП 2.04.05.
